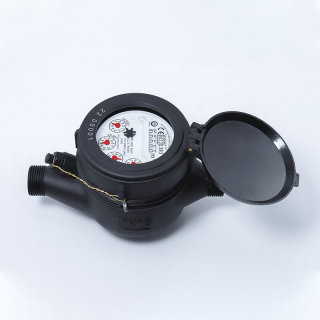

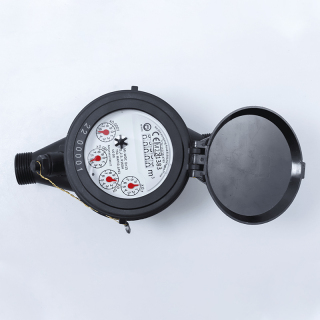

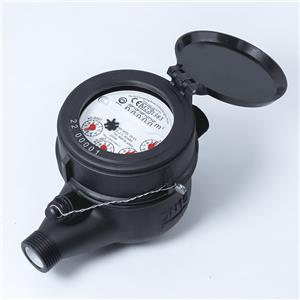

Механический жилой многоструйный мокрый тип корпуса счетчика воды класса C/R80/R160 пластиковый
MJ-WDC
Многоструйный/влажный тип
DN15~50
ВВЕДЕНИЕ
MJ-WDC - счетчик воды ИМПЕЛЕЛЬНЫЙ (турбинный)с регистром мокрого типа для бытового применения с размерами от Ду15 до Ду50, разработанными NWM и отвечающими требованиям Директивы 2004/22/ЕС по средствам измерений и европейского стандарта EN14154.
ОСОБЕННОСТИ
1Устойчивость к коррозии
Все материалы выбраны по устойчивости к коррозии;
2 Высокая стабильность
Импеллер — единственныйсоприкасающиеся движущиеся частиесли вода позволяетсамый надежный;
3Дополнительный входной фильтр
Фильтр на входе вразрешает орган счетчикачистить его, не ломаяметрологическая печать;4 Обратный клапанчтобы избежатьрезервный расход СкоростьКАК ОПЦИЯ;
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ГАБАРИТНЫЕ РАЗМЕРЫ
Размер (мм) | День 15 | Дн20 | Дн25 | Дн32 | Ду40 | Дн50 | Ду50-Фланец |
л | 165 | 190 | 260 | 260 | 300 | 300 | 300 |
л1 | 259 | 294 | 380 | 384 | 384 | 448 | / |
Д | Г3/4Б | G1B | Г1-1/4Б | Г1-1/2Б | Г1-1/2Б | Г2-1/2Б | / |
г | Р1/2 | Р3/4 | R1 | Р1-1/4 | Р1-1/2 | R2 | / |
ЧАС | 107,5 | 107,5 | 117,5 | 117,5 | 141,5 | 177 | 184 |
ЧАС1 | 191 | 191 | 206,5 | 206,5 | 256,5 | 292 | 299 |
В | 94 | 94 | 98 | 98 | 122 | 145 | 165 |
L1: общая длина с соединением и прокладкой без сжатия.
Опция: Разная длина счетчика воды под разные размеры.
Размер (мм) | День 15 | Дн20 | Дн25 | Дн32 | Ду40 | Дн50 | Ду50-Фланец |
л | 110 | 160 | 160 | 160 | 200 | 280 | 280 |
120 | / | 220 | 230 | 245 | / | / | |
130 | / | 225 | / | / | / | / | |
145 | / | / | / | / | / | / | |
170 | / | / | / | / | / | / | |
190 | / | / | / | / | / | / |
Опция: DN50 с фланцевыми и винтовыми концами как в латунном корпусе, так и в чугунном корпусе.
МЕТРОЛОГИЯ
DN | мм | 15 | 20 | 25 | 32 | 40 | 50 |
р | Вопрос3/Q1 | 160 | 160 | ||||
Вопрос4 | м3/час | 3.125 | 5 | 7,875 | 12,5 | 20 | 31.25 |
Вопрос3 | м3/ч | 2,5 | 4 | 6.3 | 10 | 16 | 25 |
Вопрос2 | л/ч | 25 | 40 | 63 | 100 | 160 | 250 |
Вопрос1 | л/ч | 15.625 | 25 | 39.375 | 62,5 | 100 | 156,25 |
Максимальное чтение | м3 | 99 999.9999 | 999 999.9999 | ||||
Мин. чтение | Литр | 0,05 | |||||
Потеря давления | п | ∆p<63 | |||||
Максимальное давление | КАРТА | КАРТА16 | |||||
Максимальный умеренный | °С | Т30/Т50 | |||||
(Для других Q3 и R, пожалуйста, свяжитесь с производителем NWM).
ОШИБКА МАКСИМАЛЬНОГО РАЗРЕШЕНИЯ
а. В нижней зоне (Q1≤Q≤Q2): максимальная ошибка разрешения составляет ±5%
b.В верхней зоне (Q2≤Q≤Q4): максимальная ошибка разрешения составляет ±2% (T≤30°C), максимальная ошибка разрешения составляет ±3 (30°C<T≤50˚C)
