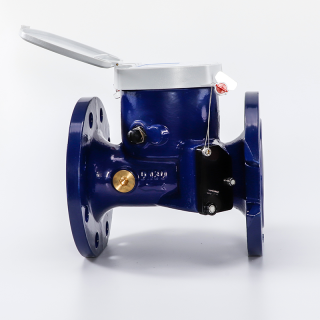

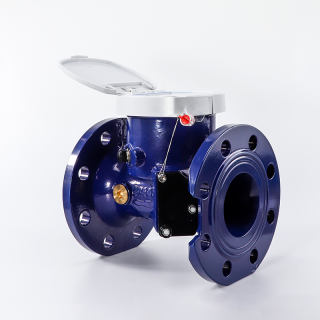

Ультразвуковой счетчик воды насыпного размера
УЛЬТРАЗВУКОВОЙ СЧЕТЧИК ВОДЫ (объемный счетчик воды)
NWM UL-BW
ВВЕДЕНИЕ
UL-BW — ультразвуковой расходомер из чугуна сусовершенствованные датчики для точного и надежного измеренияк коммерческому и промышленному применению. метрв сочетании с высокотехнологичной технологией IoT для обоихпревосходные гидравлические характеристики и мгновенная сигнализацияосуществлять интеллектуальное управление водными ресурсами.
ПРИНЦИПЫ РАБОТЫ
Звуковая волна, распространяющаяся в направлениипоток движется быстрее, чем тот, который несетпротив течения.Вкладка «Время прохождения» (время прохождения ультразвука)волны от датчика А к измерению непрерывно.Разница во времени (Тба - Таб) напрямуюпропорциональна средней скорости потока (Vm)жидкость. Скорость потока является результатом скоростиумножить на площадь поперечного сечения потокаразмер трубки.
ОСОБЕННОСТИ
1 Неподвижные части
Неподвижные частипозволяют надежнопроизводительность, длинныйсрок службы и низкийпотеря давления;
2 Высокая точность
Высокая точность,не зависит от песка,взвешенные вещества иливоздушные карманы;
3 Длительное время автономной работы
≥10 лет; возможносохранить внешнийсумка для аккумулятораобмен;
4 Коммуникация
AMR готов к беспроводной связи,или RS485, M-BUS идругой проводнойрежимы связи;
5 Выпрямительное устройство
С выпрямлениемустройство
ДИЗАЙН ЦИФЕРБЛАТА
ИЗМЕРЕНИЕ
Стандарт фланцев согласно ISO 7005-2:1998(E) PN10:
| Размер | Дн50 | Дн65 | День 80 | Ду100 | Дн125 | Ду150 | Ду200 | Ду250 | Ду300 |
| л | 200 | 200 | 225 | 250 | 250 | 300 | 350 | 450 | 500 |
| ЧАС | 225 | 230 | 240 | 250 | 285 | 310 | 360 | 410 | 450 |
| Б | 165 | 185 | 200 | 220 | 250 | 285 | 340 | 395 | 445 |
| Д | 165 | 185 | 200 | 220 | 250 | 285 | 340 | 395 | 445 |
| Д1 | 125 | 145 | 160 | 180 | 210 | 250 | 295 | 350 | 400 |
| нХМ | 4×М16 | 4×М16 | 8×М16 | 8×М16 | 8×М16 | 8×М20 | 8×М20 | 12×М20 | 12×М20 |
Различные стандартные фланцы для выбора, такие как:ISO 7005-2:1998(E) PN16, ASME B16.1-Class 125 работает для B16.5-Class 150…
МЕТРОЛОГИЯ
| DN | мм | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| р | Вопрос3/Q1 | 250 | 250 | 250 | 250 | 250 | 250 | 250 | 250 | 250 |
| Вопрос4 | м3/час | 50 | 50 | 78,75 | 125 | 200 | 312,5 | 500 | 787,5 | 1250 |
| Вопрос3 | м3/час | 40 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 |
| Вопрос2 | л/ч | 256 | 256 | 403.2 | 640 | 1024 | 1600 | 2560 | 4032 | 6400 |
| Вопрос1 | л/ч | 160 | 160 | 630 | 400 | 640 | 1000 | 1600 | 2520 | 4000 |
| Максимум. чтение | м3 | 99 999,999 | ||||||||
| Мин. чтение | м3 | 0,00001 | ||||||||
(Для разных Q3и R, пожалуйста, свяжитесь с производителем NWM).
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ
| Максимум. давление | 1,6 МПа | Положение установки | Любая позиция |
| Максимум. температура | Т30,Т50 | Климатические условия и класс электромагнитной совместимости | О/Е2 |
| Защитный класс | IP68 | Класс точности | I / II |
| Коммуникационный порт | RE-485, M-Bus, NB-IoT, GPRS... | ||
ОСНОВНАЯ ОШИБКА РАЗРЕШЕНИЯ
ДЛЯ КЛАССА I
Из К1включительно до, но исключая Q2составляет ± 1%; Из К2включительно до Q включительно4составляет ± 3%;
ДЛЯ КЛАССА II
Из К1включительно до, но исключая Q2составляет ± 2%; Из К2включительно до Q включительно4составляет ± 5%;
МОНТАЖ
Рекомендуется установить счетчик воды UL-BW на U10D5 (прямая труба передсчетчик воды на 10D, после счетчика воды на 5D);Рекомендуется установить фильтр того же размера перед счетчиком воды;Только для горизонтальной установки;
ВЫХОД
ПЕРЕДАЧА ДАННЫХ
СХЕМА СИСТЕМЫ
завод дисплей
