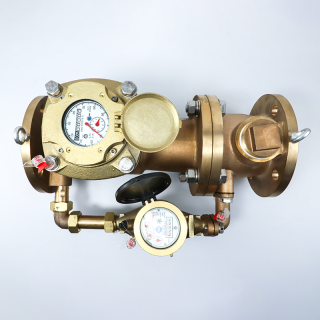

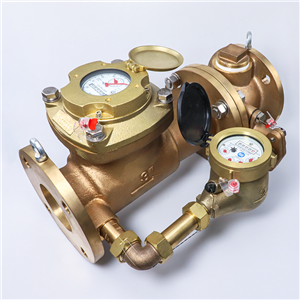

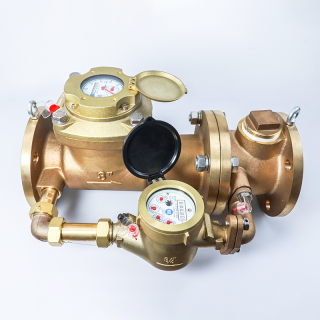

Составной счетчик (стандарт AWWA)
Название: Составной счетчик (стандарт AWWA)
Описание продукта
.Счетчик имеет встроенный сетчатый фильтр из нержавеющей стали.
.Высокая пропускная способность со стабильной производительностью
. Медь может запечатать реестр
. Латунный материал без содержания свинца по желанию.
.Железный литой корпус в качестве опции.
Модель: ПМТ
Счетчик имеет встроенный сетчатый фильтр из нержавеющей стали.
Высокая пропускная способность со стабильной производительностью
Медная банка опечатана
Не содержащий свинца латунный материал в качестве опции
Литой чугунный корпус в качестве опции
ЭКСПЛУАТАЦИЯ:В счетчиках с бронзовым соединением NWM PMCB используется расходомер турбинного типа на основной линии потока и расходомер пропорционального размера на линии байпаса с низким расходом. Перекидной клапан регулирует расход воды через соответствующее измерительное устройство. Перед открытием клапана вся вода проходит через расходомер. При повышении давления клапан открывается, пропуская воду через оба счетчика. Движение измерительных элементов передается на приводные магниты, которые передают движение на ведомые магниты, расположенные внутри герметичных регистров. Магниты соединены с зубчатыми передачами, которые преобразуют обороты в сумматоры объема, отображаемые на циферблатах регистратора.
В счетчиках с бронзовым соединением NWM PMCB используется расходомер турбинного типа на основной линии потока и расходомер пропорционального размера на линии байпаса с низким расходом. Перекидной клапан регулирует расход воды через соответствующее измерительное устройство. Перед открытием клапана вся вода проходит через расходомер. При повышении давления клапан открывается, пропуская воду через оба счетчика. Движение измерительных элементов передается на приводные магниты, которые передают движение на ведомые магниты, расположенные внутри герметичных регистров. Магниты соединены с зубчатыми передачами, которые преобразуют обороты в сумматоры объема, отображаемые на циферблатах регистратора.
СТРОИТЕЛЬСТВО: Счетчики NWM PMCB Bronze Compound состоят из основного корпуса, измерительного элемента турбины, корпуса переключающего клапана, крышки основного корпуса, счетчика многоструйного типа и узлов регистра с магнитным приводом. Основной корпус, корпус переключателя и байпасный счетчик отлиты из латуни или бронзы. Узел измерительного элемента включает в себя узел ротора, вертикальный вал и калибровочную лопасть, что устраняет необходимость в калибровочных шестернях переключения. Пластиковая крышка регистра и кожух регистра изготовлены из пластика, а латунная крышка регистра и кожух регистра – ОПЦИОНАЛЬНО.
